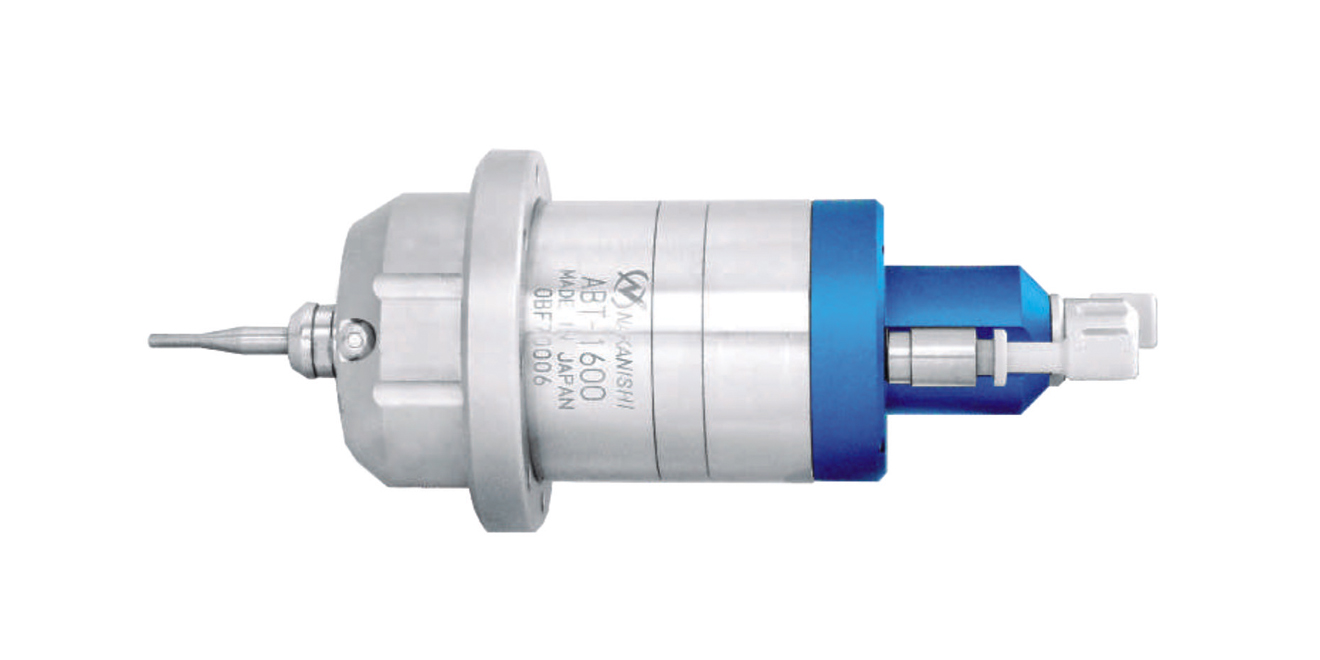

超高转速直筒型气动精密主轴
发布时间: 2023-03-07 11:57
型号 : ABT-1600
产地 : 日本·Nakanishi
用途 :
最高达160000转，仅适用于小直径刀具，用在精加工上。有带刀柄型号可选择
特点 :
经济型的高转速气动马达主轴，多种刀柄可更换
气动马达驱动，允许长时间运行，主轴不会产生热量
通过精密加工完成的轴和轴承，抑制轴芯抖动和振动，实现高速旋转的精度
轴在空气压力下悬浮无接触状态下旋转，延长了主轴的使用寿命
仅适用小直径刀具，主轴跳动精度在1μm以内
显著缩短机加工时间
| 型号 | 编号 | 主轴外径 | 最大输出功率 | 旋转速度 | 主轴精度 | 空气消耗量（0.55MPa） | 重量 | |
|---|---|---|---|---|---|---|---|---|
| 气浮轴承 | 涡轮机 | |||||||
| ABT-1600 | 1857 | Φ40mm | 63 W（0.5MPa） | 160000 min-1（0.5MPa） | 1μm以内 | 35Nl/min | 150Nl/min | 570 g |
| 标准配件 | 夹头：φ4.0mm（CHA-4.0AA）/ 螺帽（CHN-3A）/ 扳手（10×10）：1枚 / 起子（K-277）：1枚 | |||||||
| 涡轮机用空气软管（φ6mm×1.5m）：1条 / 气浮轴承用空气软管（φ4mm×1.5m）：1条 / 传感器线缆：1条 | ||||||||
| 选项 | 夹头（CHA系列）：φ0.5~φ4.0mm / 转换头（φ6mm公-φ4mm母转换头）：1个 | |||||||

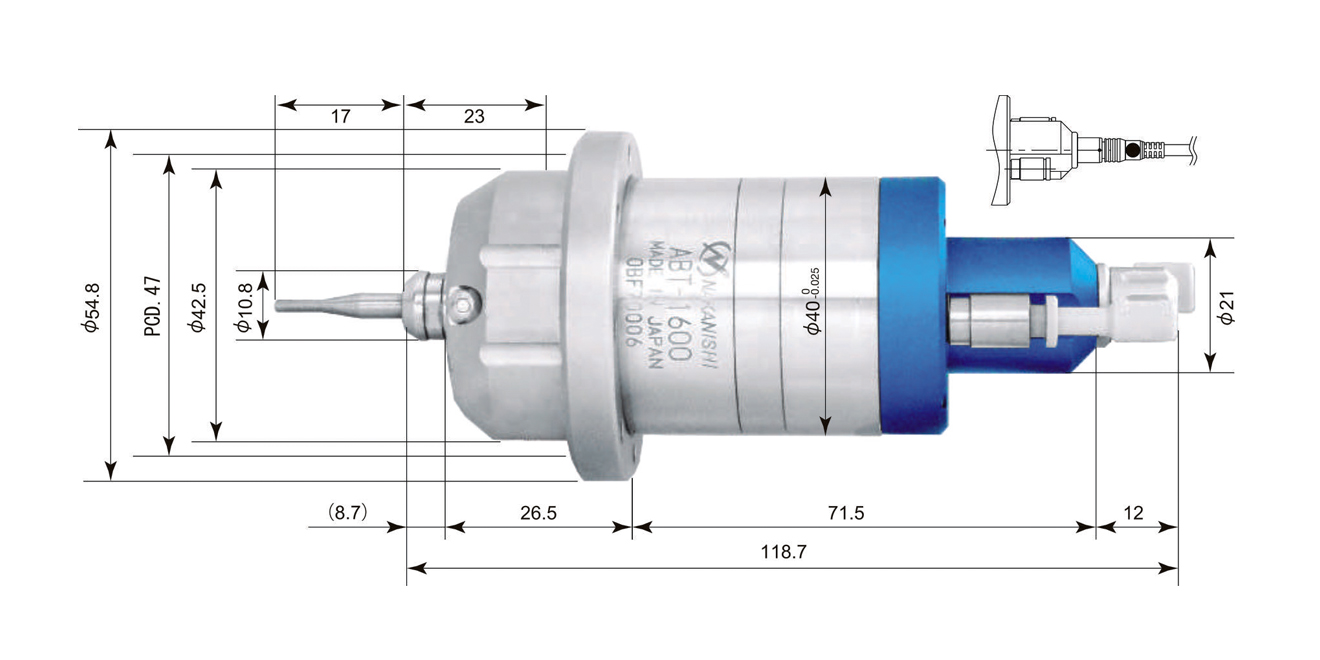

※在使用最高旋转速度160000min-1时，带轴砂轮、工具的突出范围17mm以下安装
如果工具全长大于40mm，请切断工具使用。需要延长突出范围时，请降低使用旋转速度
