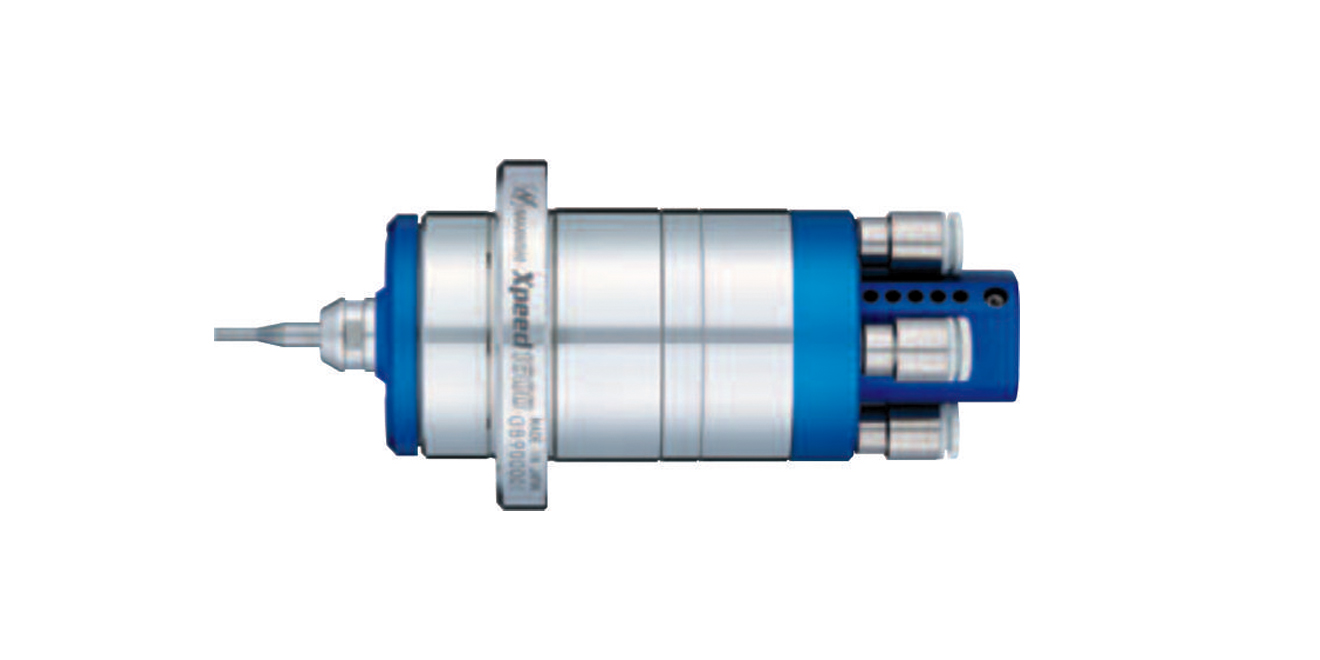

超高速高精度气浮主轴
发布时间: 2023-03-07 11:11
型号 : Xpeed1600
产地 : 日本·Nakanishi
用途 :
应用于CNC车床/专用机器，用于高精度小直径钻孔、内部陶瓷的磨削，需要超高转速的各类精加工
特点 :
超高转速，高精度，气动马达主轴，适合小直径钻孔加工
气动马达驱动，允许长时间允许不会产生热量
非接触式旋转可延长主轴的寿命，主轴跳动精度在1μm以内
采用气浮轴承
| 型号 | 编号 | 外径 | 最大功率 | 转速 | 主轴精度 | 空气消耗量 | 重量 |
|---|---|---|---|---|---|---|---|
| Xpeed1600 | 1855 | Φ40mm | 56W | 160000 min-1 | 1μm以内 | 40NL/min | 520 g |

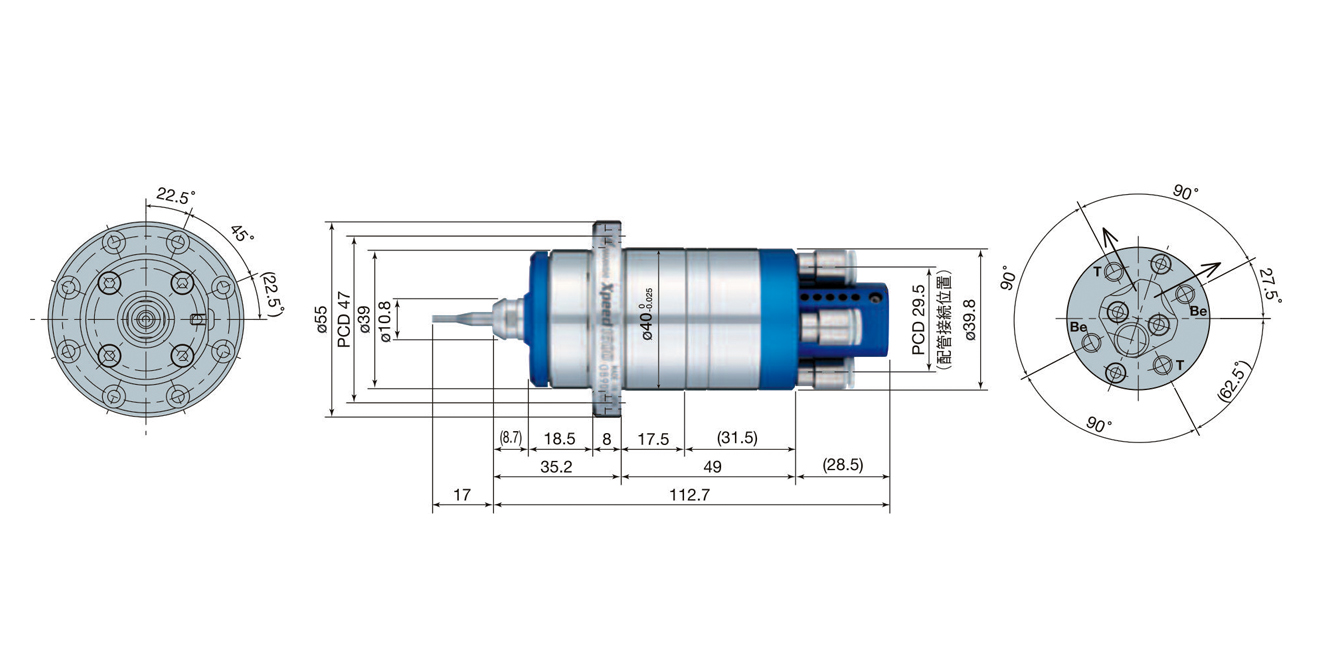

| 功能描述 | 1、主体安装方法：法兰安装（M3螺栓，8个定点位，45˚角） 2、轴承类型：气浮轴承 3、适当空气压力：0.6MPa 4、空气轴承耗气量：40NL/min 5、空气涡轮适当空气压力：0.15~0.45MPa 5、空气涡轮耗气量：160NL/min 6、承载承载能力：径向15N，轴向：小于25N（气浮轴承供气压力0.6MPa） 7、可用最大直径：小于2.0mm磨石（4.0mm柄） 8、软管直径：轴承用φ4mm（2处连接位） 涡轮供气φ6mm（2处连接位） 9、其他：旋转速度标记检测 | ||||||
| 标准配件 | 筒夹：φ4.0mm（CHA-4.0AA）/ 螺帽（CHN-3A） | ||||||
| 软管：φ6mm透明软管（2m）：1条、φ6mm蓝色软管（2m）：1条、φ6mm插头：2个、φ4mm插头：2个 | |||||||
| 测试棒（φ2.0mm×φ4.0mm×34L）：1根 | |||||||
扳手：扭力扳手（10mm）：1把、内六角扳手（2mm）：1把 内六角螺栓（M8 M8×5L）：1个、垫片（M3用）：1片 | |||||||
| 选项 | 筒夹（CHA系列）：φ3.0~φ4.0mm | ||||||
