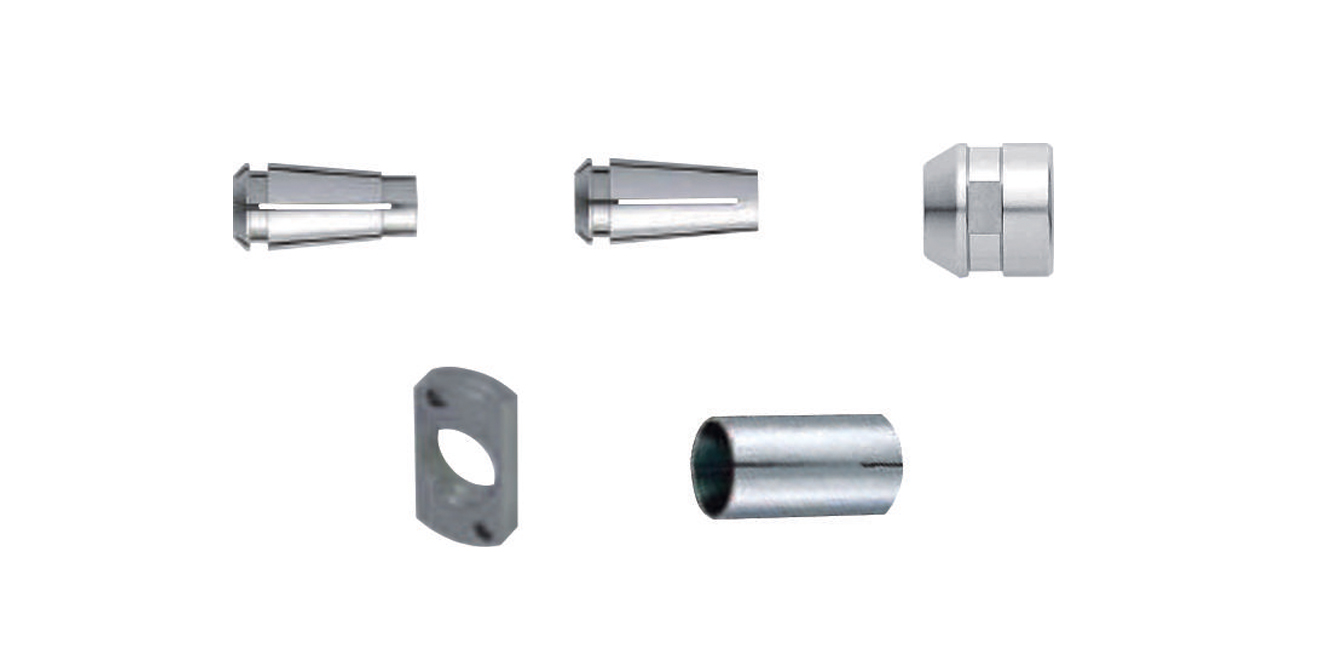

iSpeed3配件（夹头螺帽等）
发布时间: 2023-03-06 10:32
型号 : CHA-3.0AA
产地 : 日本·Nakanishi
用途 :
iSpeed3系列主轴适用的夹头、螺帽的汇总
特点 :
根据客户实际需求选定不同的夹头、配件等

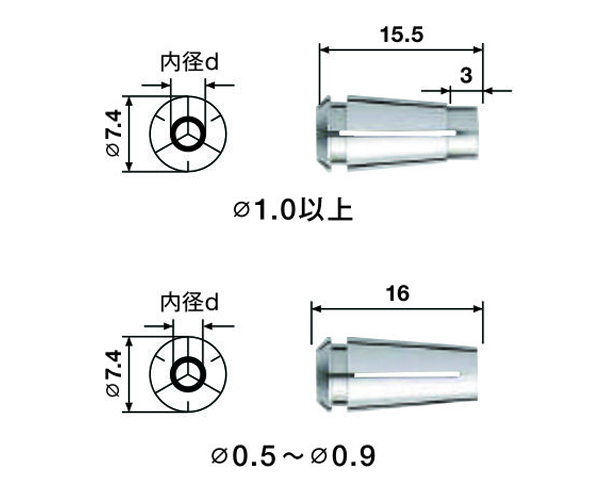

| 筒夹 | 编号 | 型号 | 夹持直径dmm | 兼容型号 |
|---|---|---|---|---|
 | 91494 | CHA-3.0AA | φ3.0AA※ | NR-2351、NR-303、 NR-311、RAS-101 ※ 高精度 AA型 （主轴精度2μm以内） |
| 91496 | CHA-3.175AA | φ3.175AA※ | ||
| 91495 | CHA-4.0AA | φ4.0AA※ | ||
| 91492 | CHA-2.35 | φ2.35 | ||
| 91430 | CHA-3.0 | φ3.0 | ||
| 91493 | CHA-3.175 | φ3.175 | ||
| 91440 | CHA-4.0 | φ4.0 | ||
| CHK-□□ | φ0.5、φ0.6、φ0.7、φ0.8、φ0.9 | |||
| φ1.0、φ1.5、φ2.0、φ2.5、φ3.5 | ||||
φ1.1、φ1.2、φ1.3、φ1.4、φ1.7、φ1.8、φ1.9、φ2.1、 φ2.2、φ2.3、φ2.4、φ2.6、φ2.7、φ2.8、φ2.9、φ3.1、 φ3.2、φ3.3、φ3.4、φ3.6、φ3.7、φ3.8、φ3.9 | ||||
| φ1.6、φ5.0 |

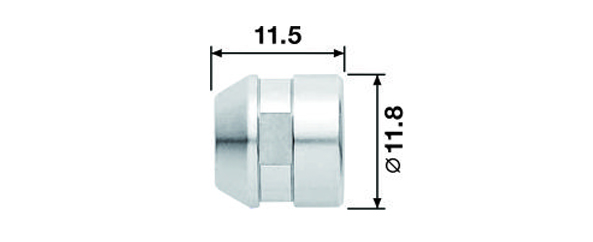

| 螺帽 | 编号 | 型号 | 适筒夹 | 适用主轴型号 |
|---|---|---|---|---|
 | 2102 | CHN-A | CHA系列筒夹 | BMF-319、BMF-320、BMF-322、 BMJ-319、BMJ-320、BMJ-322 BM-319F、BM-320F、BM-322FL BM-322FR、BM-319、BM-320、BM-322 |

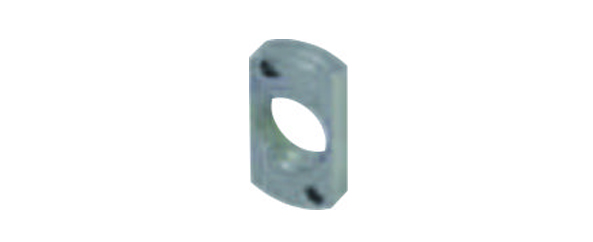

| 垫片 | 编号 | 型号 | 内径d (mm)/品名 | 适配主轴型号 |
|---|---|---|---|---|
 | 1882 | SP-22×10L | 垫片 尺寸：φ22（内径）×10㎜ | BM-322FL、BM-322FR |

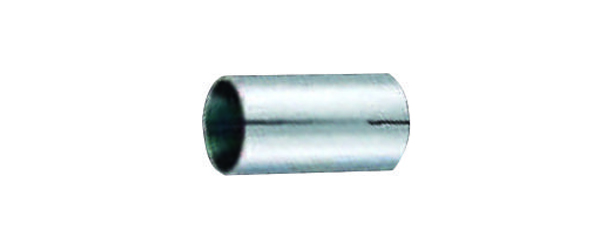

 | 1875 | RB-20×23 | Φ23 衬套：φ20（内径）×φ23（外径）×φ40mm | BMJ-320、BM-320、BMF-320 |
| 1876 | RB-20×22.8 | Φ22.8 衬套：φ20（内径）×φ22.8（外径）×φ40mm | ||
| 1877 | RB-20×22 | Φ22 衬套：φ20（内径）×φ22（外径）×φ40mm | ||
| 1878 | RB-20×25 | Φ25 衬套：φ20（内径）×φ25（外径）×φ40mm | ||
| 1879 | RB-20×25.4 | Φ25.4 衬套：φ20（内径）×φ25.4（外径）×φ40mm | ||
| 1883 | RB-22×25×34L | Φ25 衬套：φ22（内径）×φ25（外径）×φ33.5mm | BM-322FL、BM-322FR BMF-322、BMJ-322、BM-322 | |
| 1884 | RB-22×25.4×34L | Φ25.4 衬套：φ22（内径）×φ25.4（外径）×φ33.5mm | ||
| 1887 | RB-19.05×25.4×36L | Φ25.4 衬套：φ19.05（内径）×φ25.4（外径）×φ36mm | BM-319F、BMJ-319、BM-319、BMF-319 |
