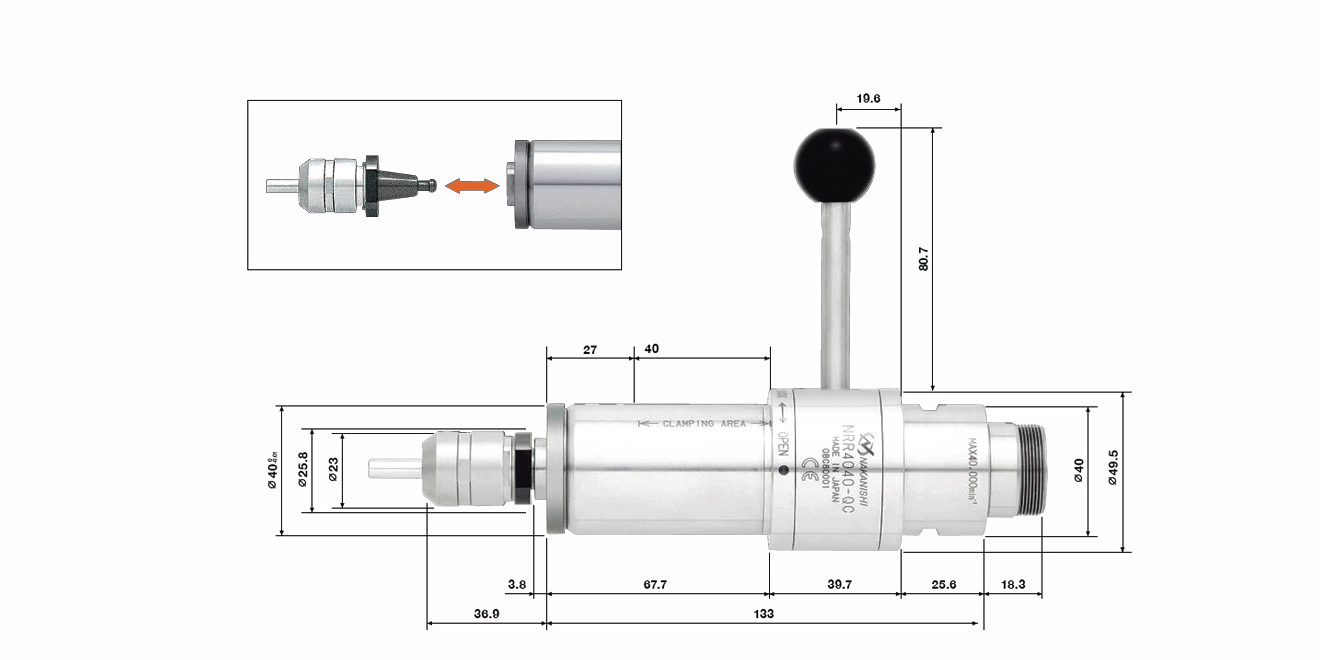

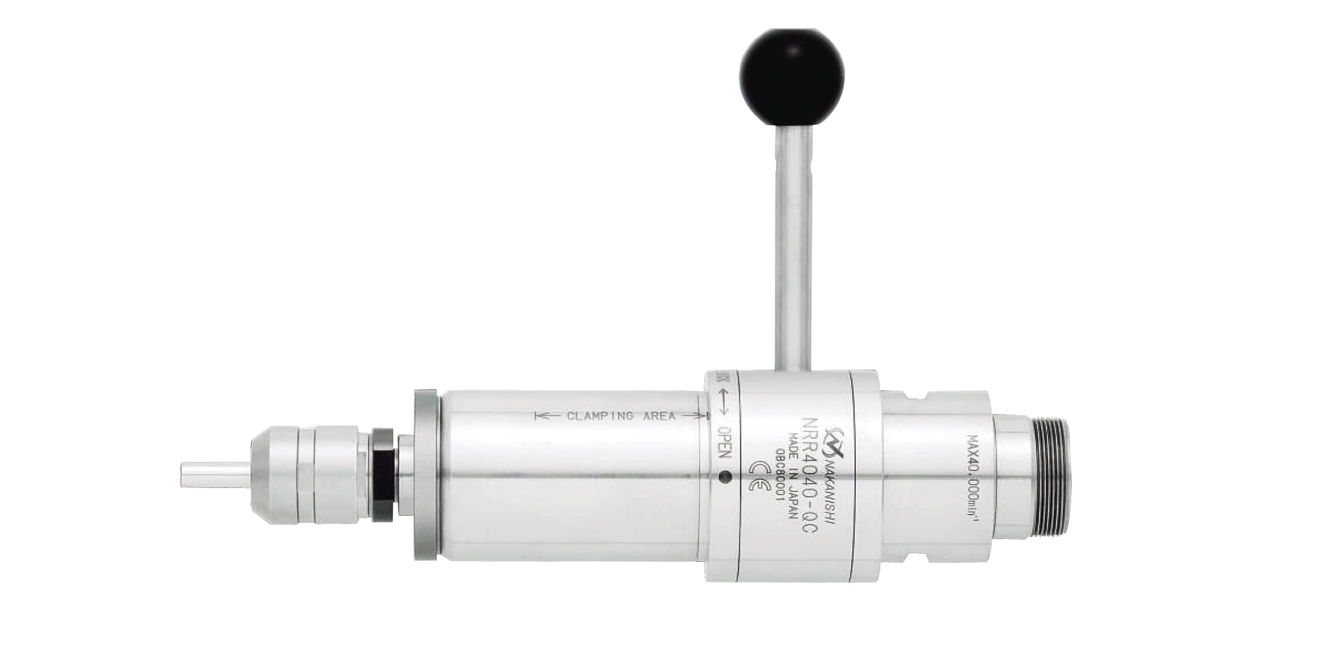

杠杆手动换刀前端主轴
发布时间: 2023-03-06 10:03
型号 : NRR4040-QC
产地 : 日本·Nakanishi
用途 :
运用于CNC车床/专用机，最高4万转，最大扭矩1.0N·m，适合高精度加工
特点 :
φ40mm主轴，主轴跳动精度在1μm以内
采用陶瓷轴承，耐用性提高2倍，具有刚性可提高加工条件
采用无碳刷马达，轴承寿命更长，没有碳刷和灰尘，产品使用寿命更长
采用杠杆夹紧系统，能更快速方便地更换夹头
通过事先设定夹头来改进夹头的调整过程
可提供2种夹头固定架（CH16、CHK）
| 型号 | 编号 | 外径 | 主轴精度 | 最高转速 | 手柄调节角度 | 重量 | 适用主轴马达型号 | 适用夹头型号 |
|---|---|---|---|---|---|---|---|---|
| NRR4040-QC | 9214 | φ40 mm | 1μm以内 | 40000 min-1 | 90° | 1300 g | EM-4020、EM4020A、EM-4040、EM-4040A | QC5-16（CH16系列筒夹），QC5-K（CHK系列筒夹） |
| 标准配件 | 扳手（36）：1枚 | |||||||
| 可选配件 | 筒夹（以内径6.0mm举例） | 刀柄 | 扳手 | |||||
CH16 内径φ3.0~10.0mm | 编号 | 93160 | 9216 | 9225 | 2083 | |||
| 型号 | CH16-6.0(内径φ6.0) | QC5-16 | QC5-16-R | 扳手17×22（2枚） | ||||
CHK 内径φ0.5~6.35mm | 编号 | 91560 | 9215 | 9224 | 2026 | |||
| 型号 | CHK-6.0(内径φ6.0) | QC5-K | QC5-K-R | 扳手12×14（2枚） | ||||
拆装工具：QC5-16 ADP（编号9218）筒夹CH16用
QC5-K ADP（编号9217）筒夹CHK用
