型号 :CH16-3.0
产地 : 日本·Nakanishi
用途 :

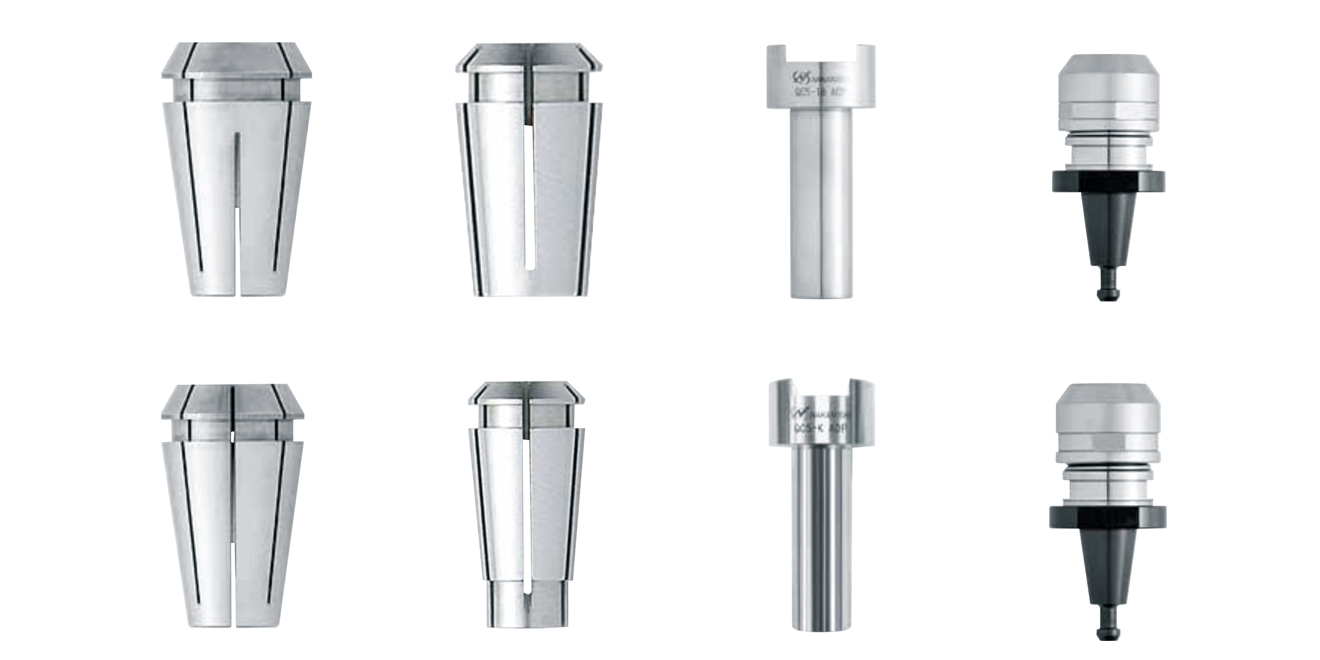

E4000主轴适用的夹头、刀把等汇总
特点 :
根据客户实际需求选定不同的夹头、刀把等

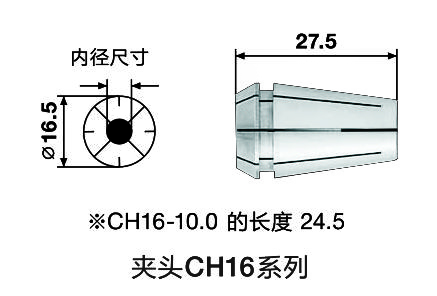

筒夹 | 编号 | 型号 | 内径mm | 兼容型号 |
---|---|---|---|---|
93130 | CH16-3.0 | φ3.0 | BMS-4020、BMS-4040 、BMS-4020 2M BMS-4040 2M 、BMS-4020RA、BMS-4040RA、NR-4040 QC5-16(NRR4040-QC) 、QC5-16(NR4040-AQC) BMS-4040-RGD-03M 、BMS-4040-RGD-2M BMS-4040RA-RGD-03M BMS-4040RA-RGD-2M; | |
93193 | CH16-3.175 | φ3.175 | ||
93140 | CH16-4.0 | φ4.0 | ||
93160 | CH16-6.0 | φ6.0 | ||
93196 | CH16-6.35 | φ6.35 | ||
93180 | CH16-8.0 | φ8.0 | ||
93100 | CH16-10.0 | φ10.0 | ||

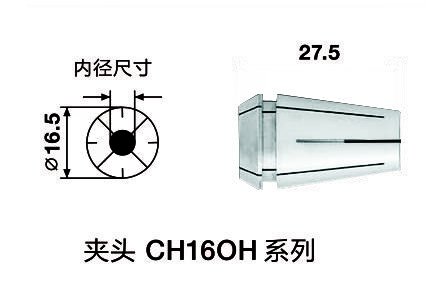

93330 | CH16OH-3.0 | φ3.0 | BMS-4020-MQL BMS-4040-MQL BMS-4020-MQL-2M BMS-4040-MQL-2M | |
93331 | CH16OH-3.175 | φ3.175 | ||
93340 | CH16OH-4.0 | φ4.0 | ||
93350 | CH16OH-5.0 | φ5.0 | ||
93360 | CH16OH-6.0 | φ6.0 | ||
93363 | CH16OH-6.35 | φ6.35 | ||
93370 | CH16OH-7.0 | φ7.0 | ||
93380 | CH16OH-8.0 | φ8.0 | ||
93390 | CH16OH-9.0 | φ9.0 | ||
93400 | CH16OH-10.0 | φ10.0 | ||

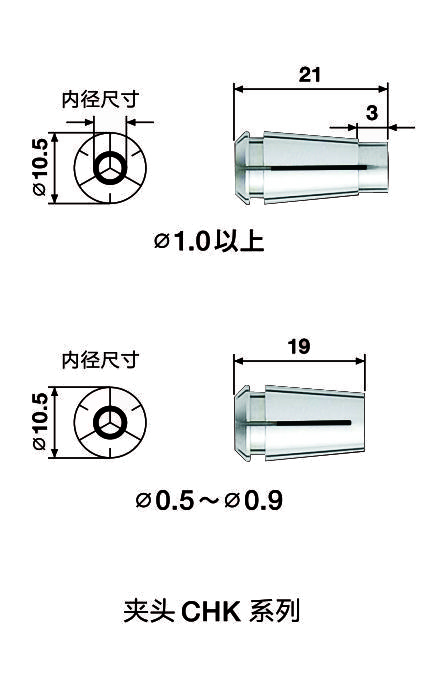

91597 | CHK-3.0AA | φ3.0AA※ | QC5-K(NRR4040-QC) QC5-K(NR4040-AQC) ※ 高精度AA级类型 (轴芯振动精度2μm以内) | |
91598 | CHK-3.175AA | φ3.175AA※ | ||
91599 | CHK-4.0AA | φ4.0AA※ | ||
91600 | CHK-6.0AA | φ6.0AA※ | ||
91601 | CHK-6.35AA | φ6.35AA※ | ||
91592 | CHK-2.35 | φ2.35 | ||
91530 | CHK-3.0 | φ3.0 | ||
91593 | CHK-3.175 | φ3.175 | ||
91540 | CHK-4.0 | φ4.0 | ||
91560 | CHK-6.0 | φ6.0 | ||
91596 | CHK-6.35 | φ6.35 | ||
- | CHK-□□ | φ0.5、φ0.6、φ0.7、φ0.8、φ0.9 | ||
Φ1.0、Φ1.5、Φ2.0、Φ2.5、Φ3.5、Φ4.5、Φ4.76、Φ5.5 | ||||
φ1.1、φ1.2、φ1.3、φ1.4、φ1.7、φ1.8、φ1.9、φ2.1、 φ2.2、φ2.3、φ2.4、φ2.6、φ2.7、φ2.8、φ2.9、φ3.1、 φ3.2、φ3.3、φ3.4、φ3.6、φ3.7、φ3.8、φ3.9、φ4.1、 φ4.2、φ4.3、φ4.4、φ4.6、φ4.7、φ4.8、φ4.9、φ5.1、 φ5.2、φ5.3、φ5.4、φ5.6、φ5.7、φ5.8、φ5.9 | ||||
Φ1.6、φ5.0 | ||||

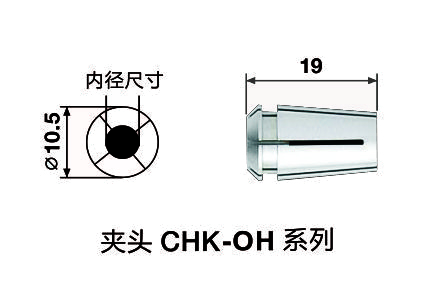

93630 | CHK-OH-3.0 | φ3.0 | BMS-4020-MQL-CHK BMS-4020-MQL-CHK-2M BMS-4040-MQL-CHK BMS-4040-MQL-CHK-2M | |
93631 | CHK-OH-3.175 | φ3.175 | ||
93640 | CHK-OH-4.0 | φ4.0 | ||
93650 | CHK-OH-5.0 | φ5.0 | ||
93660 | CHK-OH-6.0 | φ6.0 | ||
93663 | CHK-OH-6.35 | φ6.35 |
螺帽 | 编号 | 型号 | 品名 | 兼容型号 |
---|---|---|---|---|

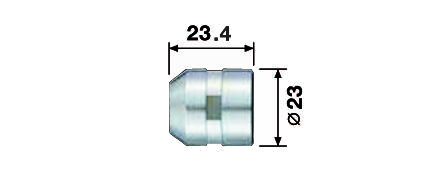

2161 | CHN-16 | CH16筒夹用螺帽 | BMS-4020、BMS-4040、BMS-4020 2M、BMS-4040 2M、 BMS-4020RA、BMS-4040RA、NR-4040、QC5-16(NRR4040-QC)、 QC5-16(NR4040-AQC)、BMS-4020-MQL、BMS-4040-MQL、 BMS-4020-MQL-2M、BMS-4040-MQL-2M、BMS-4040-RGD-03M、 BMS-4040-RGD-2M、BMS-4040RA-RGD-03M、BMS-4040RA-RGD-2M | |

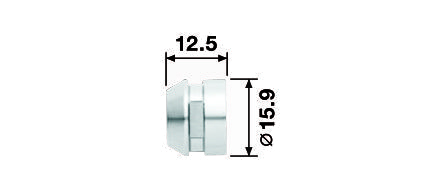

2129 | K-265 | CHK筒夹用螺帽 | C5-K(NRR4040-QC)、QC5-K(NR4040-AQC)、BMS-4020-MQL-CHK、 BMS-4020-MQL-CHK-2M、BMS-4040-MQL-CHK、BMS-4040-MQL-CHK-2M |

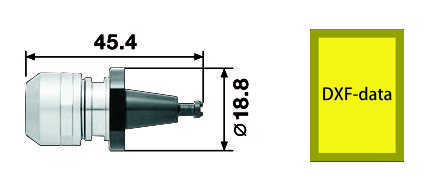

刀柄 | 编号 | 型号 | 品名 | 兼容型号 |
---|---|---|---|---|

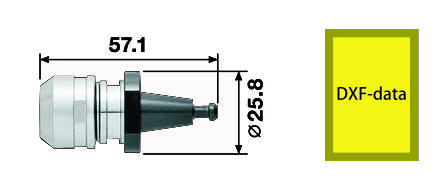

9216 | QC5-16 | 刀把(CH16用) ※CHN-16附属 | NRR4040-QC NR4040-AQC | |
9215 | QC5-K | 刀柄(CHK用) ※K-265附属 | NRR4040-QC NR4040-AQC |

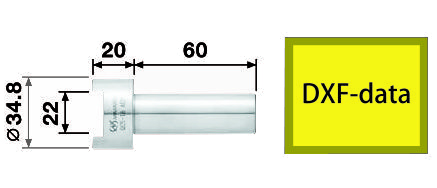

刀柄专用夹具 | 编号 | 型号 | 品名 | 兼容型号 |
---|---|---|---|---|
9218 | QC5-16 ADP | 刀柄专用夹具 | QC5-16 | |
9217 | QC5-K ADP | 刀柄专用夹具 | QC5-K |
