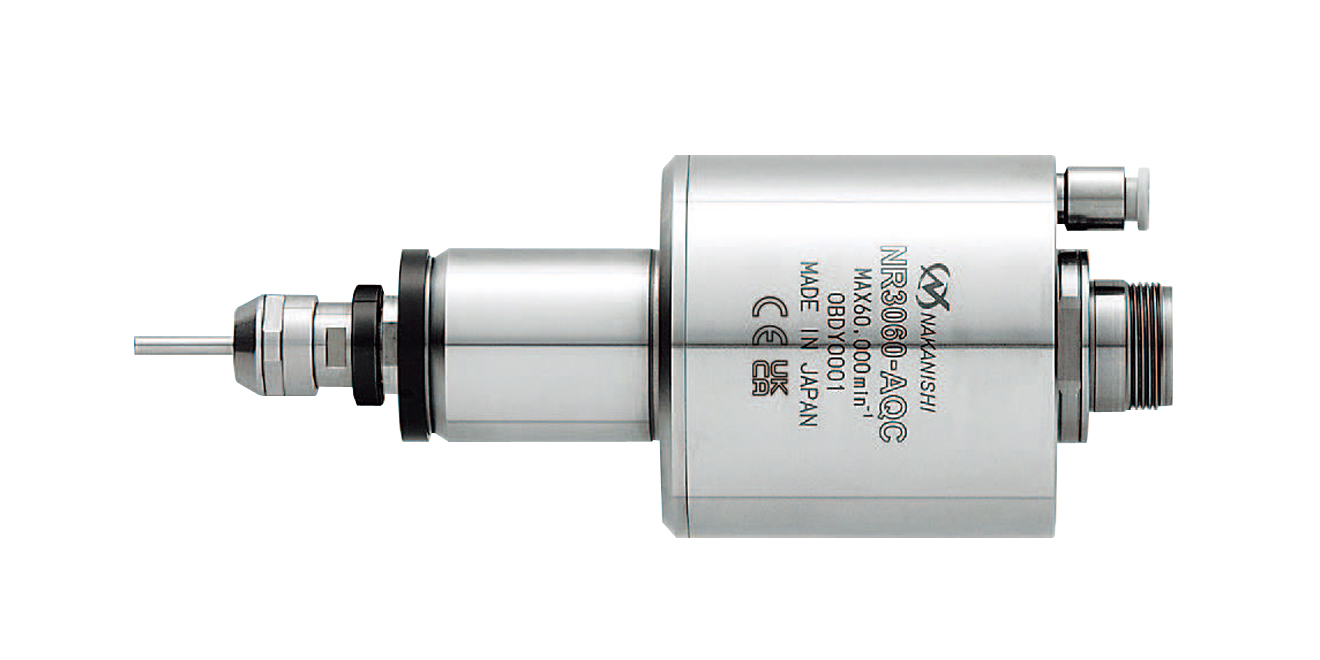

气动式快速换刀柄前端主轴
发布时间: 2023-03-03 10:34
型号 : NR3060-AQC
产地 : 日本·Nakanishi
用途 :
适合气动快速换刀，运用于CNC车床/专用机，小型数控机床节省安装空间，多种口径（φ30/25/20mm）主轴和马达供选择，适合钻孔、磨削等高精度加工
特点 :
φ30mm主轴，主轴跳动精度在1μm以内
采用陶瓷轴承，耐用性提高2倍，具有刚性可提高加工条件
采用无碳刷马达，轴承寿命更长，没有碳刷和灰尘，产品使用寿命更长
采用气动开关，可实现自动更换夹头
小型BT刀柄，快速切换提升生产效率
可提供2种夹头（CHK0.5mm~6.35mm、CHA0.5mm~4.0mm）可供选择

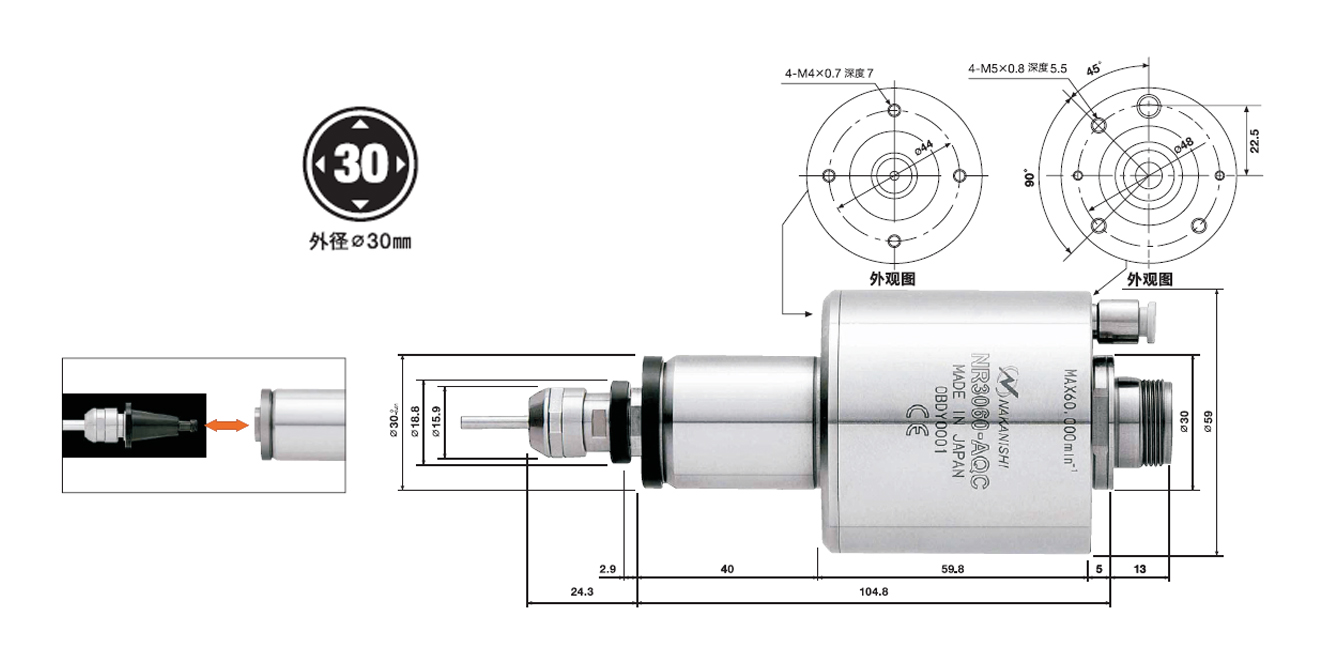

| 型号 | 编号 | 外径 | 主轴精度 | 最高转速 | 换刀气压 | 刀柄 | 重量 |
|---|---|---|---|---|---|---|---|
| NR3060-AQC | 9220 | φ30 mm | 1μm以内 | 60000 min-1 | 0.6 MPa | QC3-A/QC3-A-R（CHA用） QC3-K/QC3-K-R（CHK用） | 1230 g |
| 标准配件 | 扳手（22X27）：1枚 / φ6mm过滤网：1本 | ||||||
| 零件 | 筒夹（以内径3.0mm举例） | 刀柄 | 扳手 | ||||
CHK 内径φ0.5~6.35mm | 编号 | 91530 | 9210 | 9223 | 2026 | ||
| 型号 | CHK-3.0(内径dmm：φ3.0) | QC3-K（筒夹CHK用） | QC3-K-R（筒夹CHK用） | 扳手12×14（2枚） | |||
CHA 内径φ0.5~4.0mm | 编号 | 91430 | 9209 | 9222 | 2012 | 2054 | |
| 型号 | CHA-3.0(内径dmm：φ3.0) | QC3-A（筒夹CHA用） | QC3-A-R（筒夹CHA用） | 扳手8×5（1枚） | 扳手9×11（1枚） | ||
拆装工具：QC3-ADP（编号9211）筒夹QC3-K/QC3-A共用
