型号 : CHA-3.0
产地 : 日本·Nakanishi
用途 :
E3000主轴适用的夹头、刀把等汇总
特点 :
根据客户实际需求选定不同的夹头、刀把等

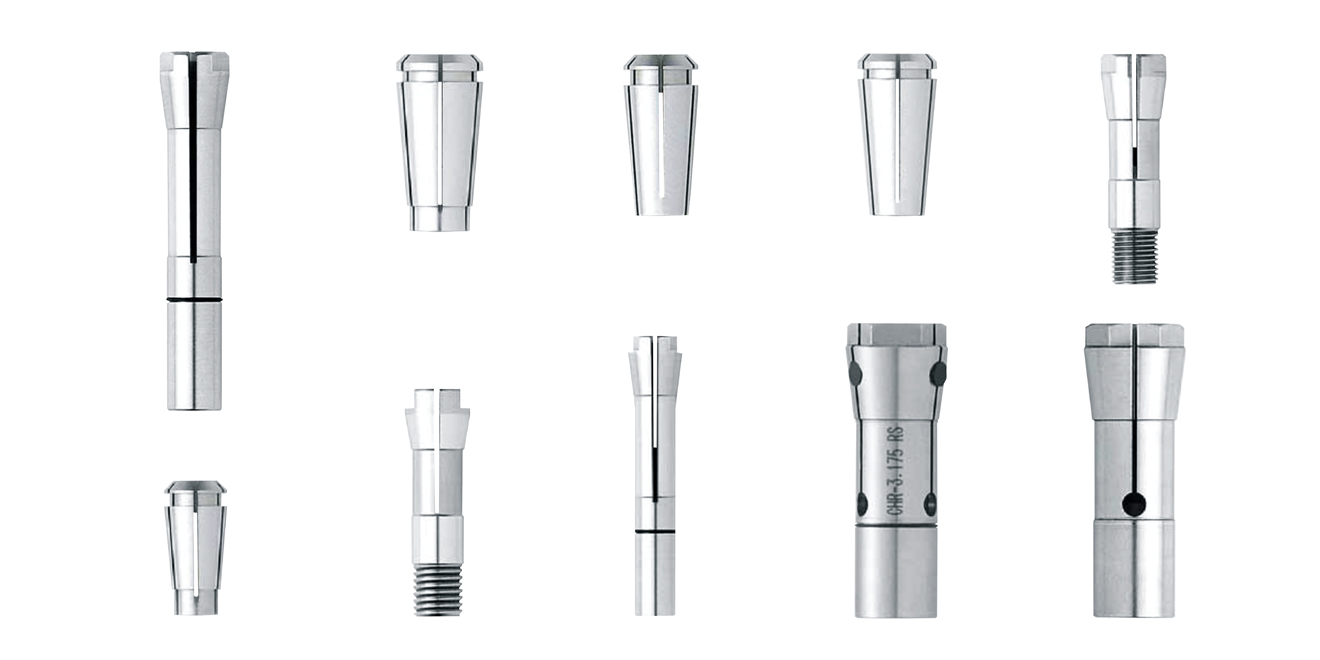

| 夹头 | 编号 | 型号 | 内径mm | 兼容型号 |
|---|---|---|---|---|

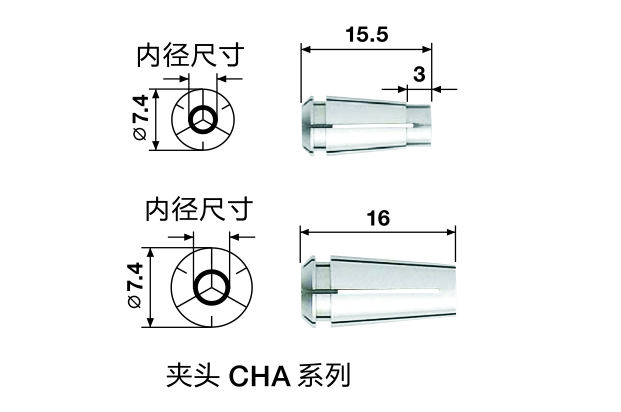

| 91494 | CHA-3.0AA | φ3.0AA※ | EM20-S6000、EM25-S6000、 EMS-3060A、NR-3080S ※ 高精度 AA型 （主轴精度2μm以内） |
| 91496 | CHA-3.175AA | φ3.175AA※ | ||
| 91495 | CHA-4.0AA | φ4.0AA※ | ||
| 91492 | CHA-2.35 | φ2.35 | ||
| 91430 | CHA-3.0 | φ3.0 | ||
| 91493 | CHA-3.175 | φ3.175 | ||
| 91440 | CHA-4.0 | φ4.0 | ||
| CHA-□□ | φ0.5、φ0.6、φ0.7、φ0.8、φ0.9 | |||
φ1.1、φ1.2、φ1.3、φ1.4、φ1.7、φ1.8、φ1.9 φ2.1、φ2.2、φ2.3、φ2.4、φ2.6、φ2.7、φ2.8 φ2.9、φ3.1、φ3.2、φ3.3、φ3.4、φ3.6、φ3.7 φ3.8、φ3.9 | ||||
| φ1.0、φ1.5、φ2.0、φ2.5、φ3.5 | ||||
| φ1.6 | ||||

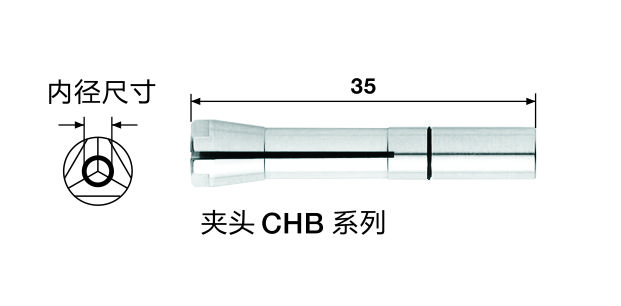

| 92820 | CHB-2.0 | φ2.0 | NR40-5100 ATC、NRR-3060、NRR-2651 |
| 92830 | CHB-3.0 | φ3.0 | ||
| 92893 | CHB-3.175 | φ3.175 | ||
| 92840 | CHB-4.0 | φ4.0 | ||

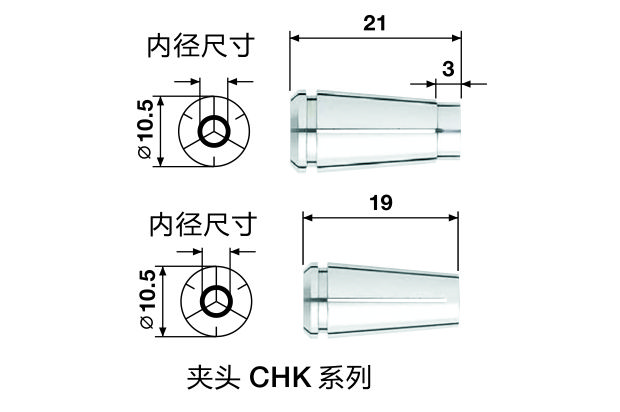

| 91597 | CHK-3.0AA | φ3.0AA※ | EM30-S6000、EMA-3020K、 EMS-3060K、EMR-3008K、 NR-151E、NR-3060S、NR-403E、 NR-453E、RAS-151E、AX-271E、 RAX-71E、NRAF-5080 ※ 高精度AA级类型 （轴芯振动精度2μm以内） |
| 91598 | CHK-3.175AA | φ3.175AA※ | ||
| 91599 | CHK-4.0AA | φ4.0AA※ | ||
| 91600 | CHK-6.0AA | φ6.0AA※ | ||
| 91601 | CHK-6.35AA | φ6.35AA※ | ||
| 91592 | CHK-2.35 | φ2.35 | ||
| 91530 | CHK-3.0 | φ3.0 | ||
| 91593 | CHK-3.175 | φ3.175 | ||
| 91540 | CHK-4.0 | φ4.0 | ||
| 91560 | CHK-6.0 | φ6.0 | ||
| 91596 | CHK-6.35 | φ6.35 | ||
| - | CHK-□□ | φ0.5、φ0.6、φ0.7、φ0.8、φ0.9 | ||
| Φ1.0、Φ1.5、Φ2.0、Φ2.5、Φ3.5、Φ4.5、Φ4.76、Φ5.5 | ||||
φ1.1、φ1.2、φ1.3、φ1.4、φ1.7、φ1.8、φ1.9、φ2.1、 φ2.2、φ2.3、φ2.4、φ2.6、φ2.7、φ2.8、φ2.9、φ3.1、 φ3.2、φ3.3、φ3.4、φ3.6、φ3.7、φ3.8、φ3.9、φ4.1、 φ4.2、φ4.3、φ4.4、φ4.6、φ4.7、φ4.8、φ4.9、φ5.1、 φ5.2、φ5.3、φ5.4、φ5.6、φ5.7、φ5.8、φ5.9 | ||||
| Φ1.6、φ5.0 | ||||

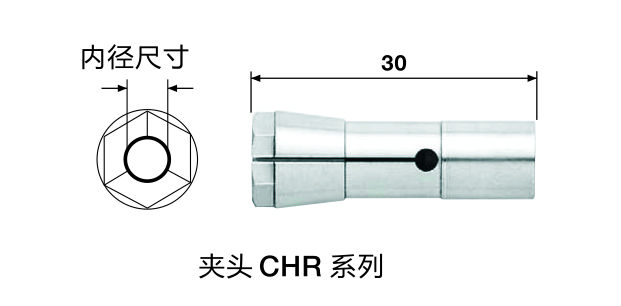

| 91930 | CHR-3.0 | φ3.0 | NR50-5100 ATC |
| 91993 | CHR-3.175 | φ3.175 | ||
| 91996 | CHR-6.35 | φ6.35 | ||
| 91920 | CHR-2.0 | φ2.0 | ||
| 91940 | CHR-4.0 | φ4.0 | ||
| 91960 | CHR-6.0 | φ6.0 | ||

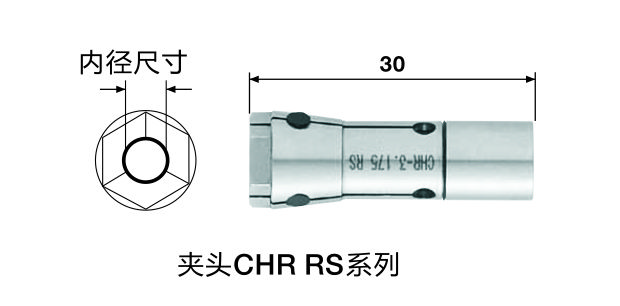

| 93201 | CHR-3.0RS | φ3.0 | NR50-5100 ATC RS |
| 93202 | CHR-3.175RS | φ3.175 | ||
| 93203 | CHR-4.0RS | φ4.0 | ||
| 93204 | CHR-6.0RS | φ6.0 | ||
| 93205 | CHR-6.35RS | φ6.35 | ||

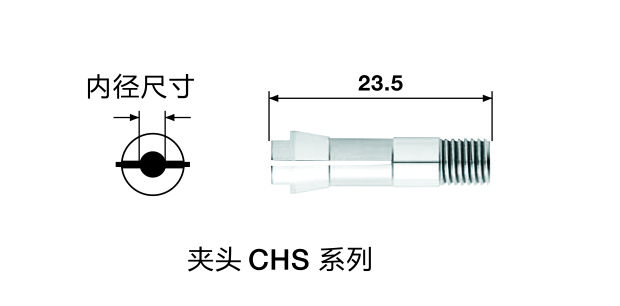

| 90592 | CHS-2.35 | φ2.35 | RA-271E |
| 90530 | CHS-3.0 | φ3.0 | ||
| 90593 | CHS-3.175 | φ3.175 | ||
| 90516 | CHS-1.6 | φ1.6 | ||
| - | CHS-□□ | Φ0.8、Φ0.9 | ||
| Φ1.0、Φ2.0、Φ2.5 | ||||
φ1.1、φ1.2、φ1.3、φ1.4、φ1.5、φ1.7、φ1.8、φ1.9、 φ2.1、φ2.2、φ2.3、φ2.4、φ2.6、φ2.7、φ2.8、φ2.9 | ||||

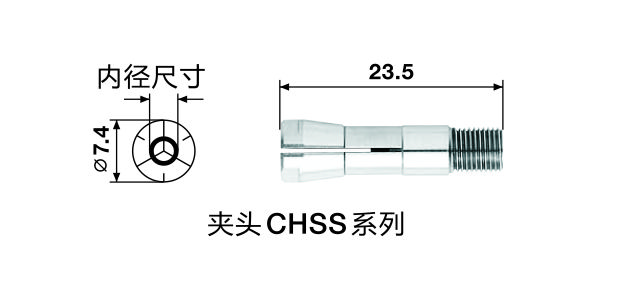

| 93092 | CHSS-2.35 | φ2.35 | EMA-3020S |
| 93030 | CHSS-3.0 | φ3.0 | ||
| 93030 | CHSS-3.175 | φ3.175 | ||
| - | CHSS-□□ | Φ1.0、φ1.5、Φ2.0、Φ2.5 | ||

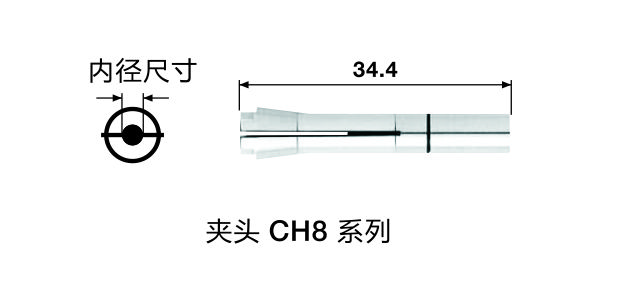

| 91092 | CH8-2.35 | φ2.35 | RA-151E |
| 91030 | CH8-3.0 | φ3.0 | ||
| 91093 | CH8-3.175 | φ3.175 | ||
| - | CH8-□□ | Φ0.8、Φ0.9 | ||
| Φ1.0、φ1.5、Φ2.0、Φ2.5 | ||||
φ1.1、φ1.2、φ1.3、φ1.4、φ1.6、φ1.7、φ1.8、φ1.9、 φ2.1、φ2.2、φ2.3、φ2.4、φ2.6、φ2.7、φ2.8、φ2.9 |
| 螺帽 | 编号 | 型号 | 品名 | 兼容型号 | |
|---|---|---|---|---|---|

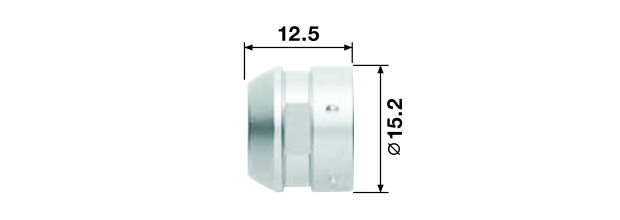

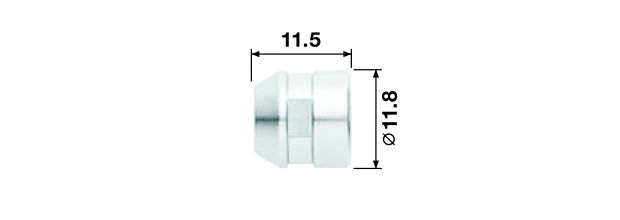

| 2102 | CHN-A | CHA夹头用螺帽 | EM20-S6000、EM25-S6000、EMS-3060A、NR-3080S | |

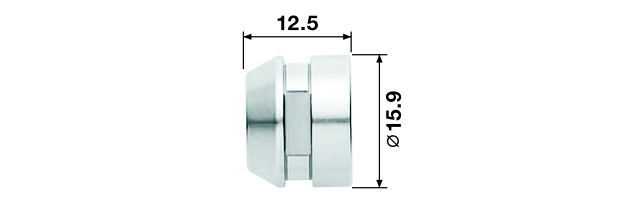

| 2129 | K-265 | CHK夹头用螺帽 | EM30-S6000、EMA-3020K、EMS-3060K、EMR-3008K、 NR-151E、NR-3060S、NR-403E、NR-453E、RAS-151E、 RAX-271E、RAX-71E | |
| 2158 | K-265A | NRAF-5080用螺帽 | NRAF-5080 | |

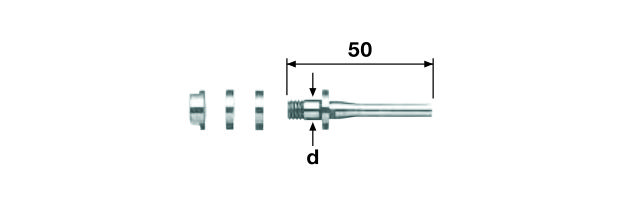

| 专用轴·砂轮轴 | 编号 | 型号 | 内径d (mm)/品名 | 兼容型号 | |
|---|---|---|---|---|---|

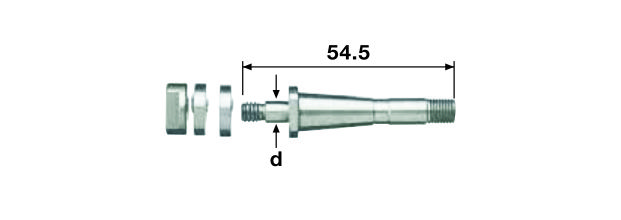

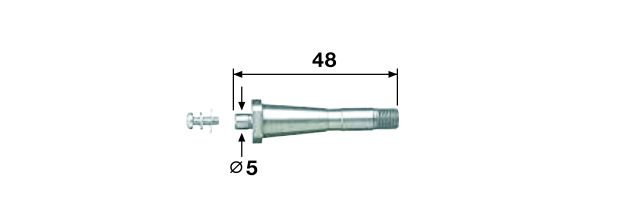

| 2146 | KCH-02（5.0） | Φ5.0（内径） | 金属锯片专用筒夹 Φd（内径）×φ30（外径）mm以下 芯振精度0.02mm以内 | RA-151E |
| 1077 | KCH-02（6.0） | Φ6.0（内径） | |||
| 2147 | KCH-02（8.0） | Φ8.0（内径） | |||
| 2148 | KCH-03（5.0） | Φ5.0（内径） | 金属锯片专用筒夹 Φd（内径）×φ30（外径）mm以下 芯振精度0.02mm以内 | EMA-3020K、EMS-3060K、EMR-3008K、 NR-3060S、RAS-151E、RAX-71E、RAX-271E |
| 2130 | KCH-03（6.0） | Φ6.0（内径） | |||
| 2149 | KCH-03（8.0） | Φ8.0（内径） | |||
| 2131 | AGM-03 | 砂轮夹具 芯振精度0.02mm以内 内径φ5.0mm砂轮用 | EMA-3020K、EMS-3060K、EMR-3008K、 NR-3060S、RAS-151E、RAX-71E、RAX-271E | |

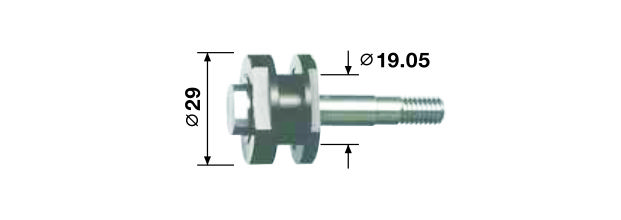

| 2138 | EGF-19 | 研磨砂轮法兰 内径φ19.05×外径φ40mm×厚7mm砂轮用 | EMS-3060K、NR-3060S、NR-403E、NR-453E | |

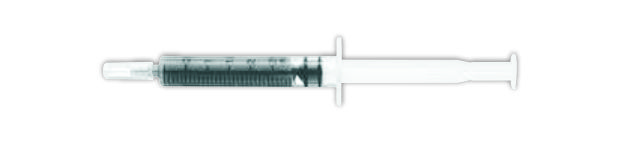

| 减速器用润滑油 | 编号 | 型号 | 品名 | 兼容型号 | |
|---|---|---|---|---|---|

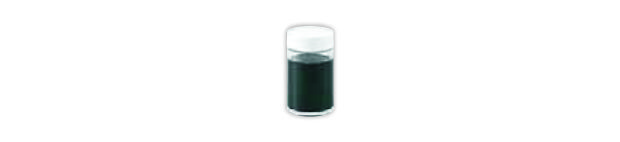

| 1547 | - | 减速器专用润滑油（2.5ml） | ARG-011E、ARG-021E、EMA-3020K、RAX-271E、RAX-71E | |
| 1550 | - | 减速器专用润滑油（10ml） | |||
| 1549 | - | 减速器专用润滑油（100ml） | ||

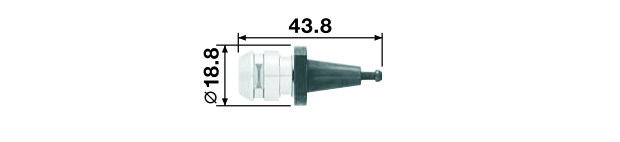

| 刀把 | 编号 | 型号 | 品名 | 兼容型号 | |
|---|---|---|---|---|---|

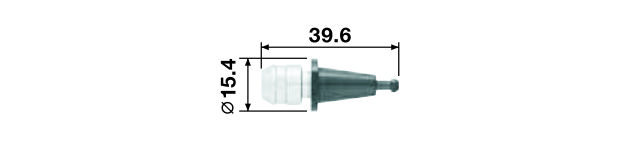

| 9210 | QC3-K | 刀把（CHK用）※K-265附属 | NR-3060-AQC、NRR-3060-QC | |
| 9223 | QC3-K-R | ||||
 | 9209 | QC3-A | 刀把（CHA用）※CHN-A附属 | NR-3060-AQC、NRR-3060-QC | |
| 9222 | QC3-A-R | ||||
| 预置适配器 | 编号 | 型号 | 品名 | 兼容型号 | |
|---|---|---|---|---|---|

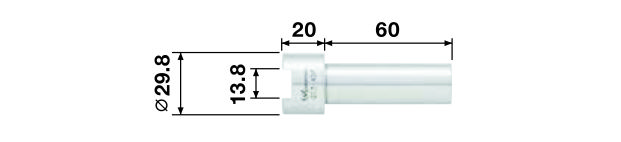

 | 9211 | QC3-ADP | 预置适配器 | QC3-K、QC3-A | |

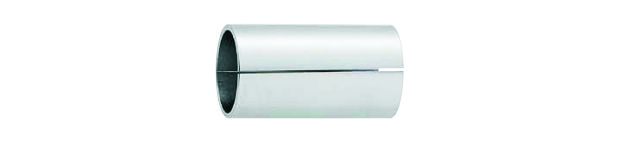

| 轴衬 | 编号 | 型号 | 品名（尺寸：内径×外径×长度） | 兼容型号 | |
|---|---|---|---|---|---|
 | 1877 | RB-20×22 | Φ22 尺寸：φ20×φ22×40mm | EM20-S6000 | |
| 1876 | RB-20×22.8 | Φ22.8 尺寸：φ20×φ22.8×40mm | EM20-S6000 | ||
| 1875 | RB-20×23 | Φ23 尺寸：φ20×φ23×40mm | EM20-S6000 | ||
| 1878 | RB-20×25 | Φ25 尺寸：φ20×φ25×40mm | EM20-S6000 | ||
| 1879 | RB-20×25.4 | Φ25.4 尺寸：φ20×φ25.4×40mm | EM20-S6000 | ||
| 1880 | RB-30×32 | Φ32 尺寸：φ30×φ32×45mm | NR-3060S、NR-453E、NR-403E | ||
| 1881 | RB-30×36 | Φ36 尺寸：φ30×φ36×45mm | NR-3060S、NR-453E、NR-403E | ||
